◎產品概述

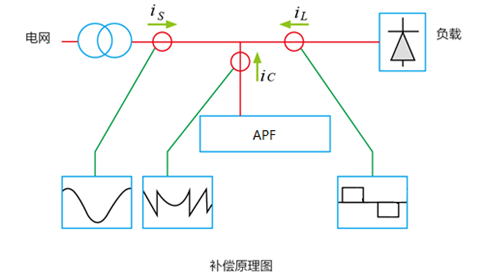

HHAPF系列有源電力濾波器以并聯的方式接入電網，通過外部采樣電流互感器實時檢測負載的諧波和無功分量，諧波及無功分量通過數字控制單元檢測、運算，控制DSP快速發出指令，功率單元接收指令后產生與電網中的諧波和無功分量大小相等，方向相反的補償電流注入電網，從而實現瞬時補償電網中的諧波及無功的功能。

◎功能特點

◆可濾除2~50次諧波

◆諧波濾除能力強，在系統容量范圍內，諧波濾除率高達98%

◆具有快速補償能力，系統響應時間≤0.1ms

◆提供兩種濾波模式，①全頻段諧波濾除模式，②單次諧波濾除模式

◆補償方式靈活，只補償諧波，諧波+無功，只補償無功

◆標準模塊化設計，安裝簡單、擴容、維護方便

◆具備遠程通訊接口，可通過PC機實時監控

◆模塊可獨立運行，系統任意一個模塊退出運行不影響控制器和其它模塊工作

◆CT可根據用戶實際選擇，安裝在負載或者電網側，可通過控制器更改CT的方向

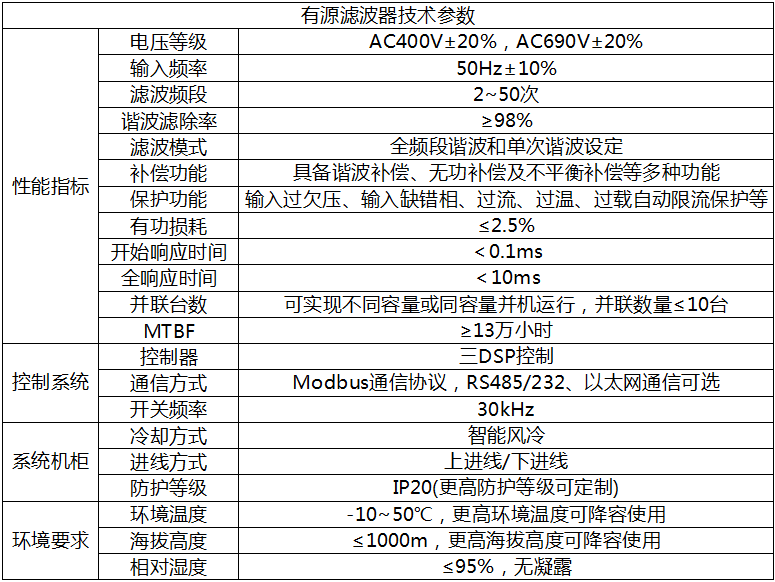

◎技術參數

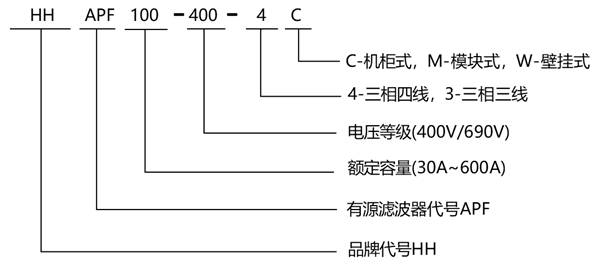

◎型號說明

※選擇M時，額定容量可選30A、50A、75A、100A。選擇W時，額定容量可選30A、50A、75A。選擇C時，額定容量≤600A(電纜接入)，如需并柜穿排，額定容量≤ 500A。

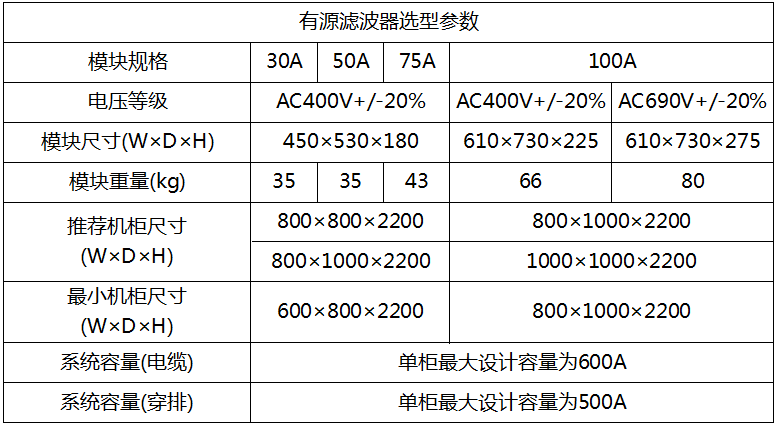

◎選型參照表

※以上僅列出標準產品規格，如需其它特殊規格，請致電山東華弘電氣。
