◎產品概述

隨著電力電子技術的不斷發展，大量非線性負載如變頻器、UPS、LED、加熱電源、電鍍整流等設備被廣泛應用于各個領域，這類負載共同特點是諧波分量大，無功變化快，因此，越來越多的用戶電能質量問題已經從過去的靜態無功問題過渡到動態無功+諧波問題，使得電網電能質量更加復雜。如采用傳統的無源濾波補償設備，不但無法解決以上電能質量問題，而且還會導致電網諧波放大問題（諧振），使得電網電能質量變得更差。

HHSVG系列靜止無功發生器主要由全控型半導體器件IGBT組成，通過控制單元實時檢測負載電流，快速吸收或發出無功功率，實現動態無功補償?shù)哪繕?biāo)。

HHSVG系列靜止無功發生器補償范圍從100%感性~100%容性，同時具有諧波和不平衡補償功能。

◎功能特點

◆相比無源電容補償，SVG補償效果更佳，在容量范圍內，功率因數可達0.99，不會發生過補或欠補

◆具有無功補償、不平衡補償和諧波補償功能

◆具有統一控制器控制SVG+電容器組投切功能（選配），實現混合補償

◆可濾除2~25次諧波（選配）

◆模塊化設計，具有機柜式和壁掛式安裝方式，滿足不同場合安裝需求

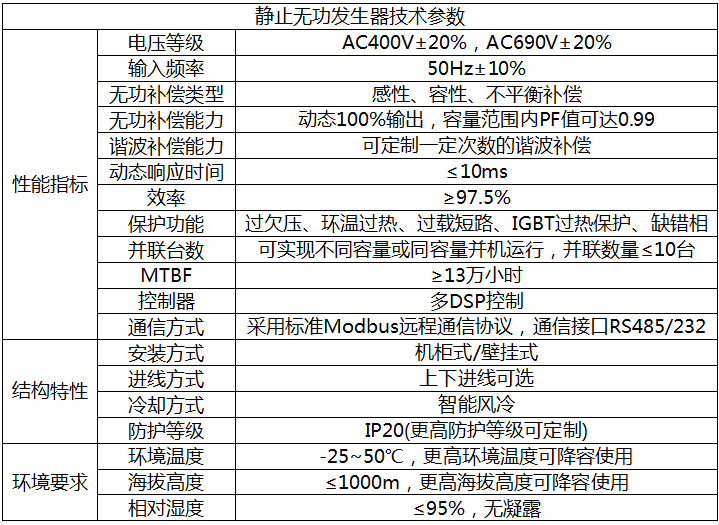

◎技術參數

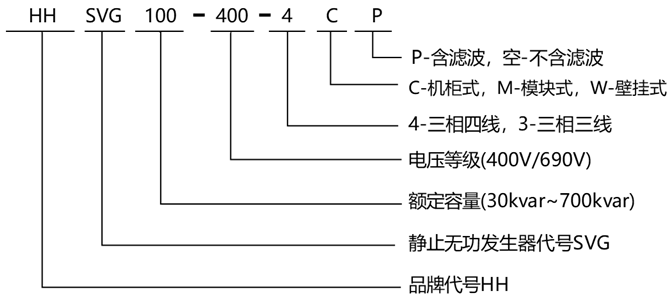

◎型號說明

※選擇M時，額定容量可選30kvar、50kvar、100kvar。選擇W時，額定容量可選30kvar、50kvar。選擇C時，額定容量≤700kvar(電纜接入)，如需并柜穿排，額定容量≤ 600kvar。

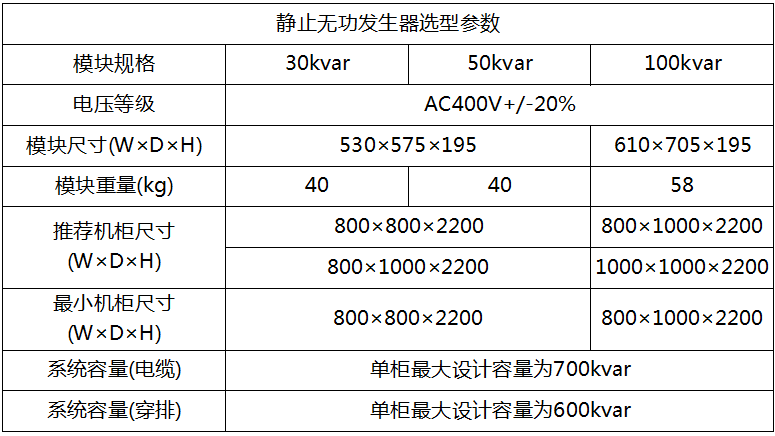

◎選型參照表

※ 以上僅列出標準產品規格，如需其它特殊規格，請致電山東華弘電氣。
