◎產品概述

HHPF系列功率因數控制器是集數據采集、通訊、無功補償?shù)裙δ苡谝惑w的 新型配電測控設備，適用于交流0.4kV，50Hz低壓配電系統無功補償控制。

HHPF系列功率因數控制器以高速數字信號處理器DSP為核心，采用交流取樣，人機界面為128×64點陣大屏幕液晶顯示器，其具有采樣計算、無功補償、諧波分析、通訊等功能，自適應頻率FFT算法來計算系統的有功和無功功率，即使在系統電流波形發生畸變而失真的情況下，控制器也能保證測量精度。

◎功能特點

◆采用液晶顯示，操作簡單、維護方便，利于現場故障查找

◆三相測量和控制顯示以下系統參數：

?電網電壓、電流、頻率

?有功功率、無功功率、功率因數

?諧波電壓、諧波電流

?系統電壓畸變率、電流畸變率

◆電流互感器變比選擇

◆控制器保護功能

  過壓保護、欠壓保護、過流、諧波電壓、諧波電流保護

◆目標功率因數設置功能

◆采用全數字處理器DSP技術，滿足更精準迅速的補償需求，采用定制液晶顯示器，參數豐富、操作簡潔

◆支持多種補償方案，可以設置每組電容器的無功功率

◆具有手動和自動兩種補償方式，可以設置循環（編碼投切）、線性（先投后切）兩種投切方式

◆溫度控制保護功能，溫度采集及溫控輸出功能，有效保護補償單元

◆具有RS485通訊端口，支持MODBUS-RTU規約，與SCADA系統主站通訊，完成對配電線路的各種監控功能

◆安全和再投入時間：再投入時間，當一個補償之路斷開后，就需要一定的放電時間，以防止電容器在沒有完全放電的情況下再次投入

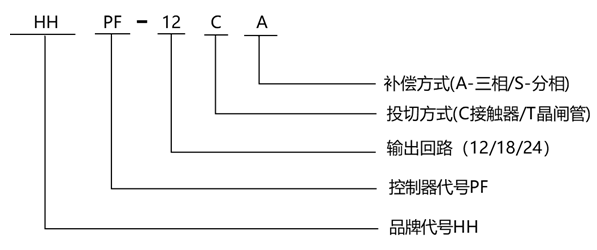

◎型號說明

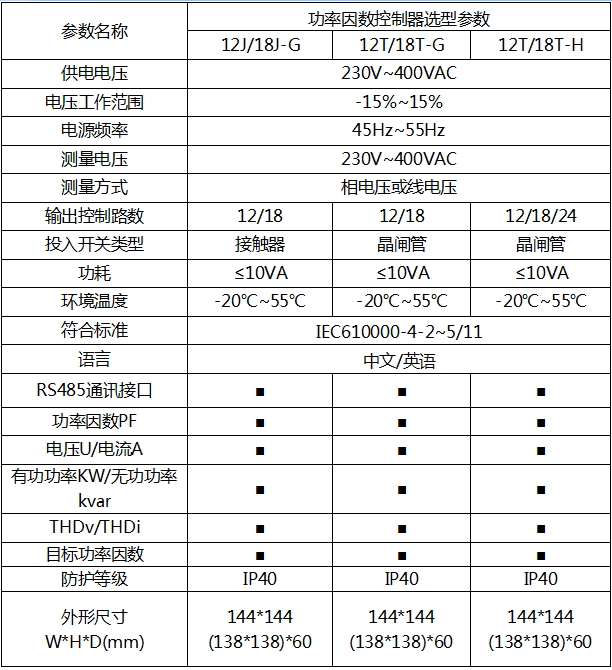

◎選型參照表
