◎產品概述

目前工業配電系統中大量使用電力電子設備，比如如變頻器、不間斷電源等非線性負載，負載工作時產生大量諧波，造成配電系統的諧波污染。

電抗率P表示電抗器感抗值與電容器容抗值的比值，即P=（Xl/Xc）×100%。諧振時間電容或電感兩端電壓變化一個周期的時間稱為諧振周期，諧振周期的倒數稱為諧振頻率。

諧振能引起以下不可預見的后果：

?電容器過載

?變壓器和傳輸設備過載

?放大系統線路諧波

?電壓波形失真，產生畸變

?影響表計，控制設備、個人計算機和電力設備的正常工作

這些影響可以通過在無功補償電容器前串聯電抗器來避免，我們稱之為濾波補償系統，通過調整濾波補償回路自身的諧振頻率，能夠有效吸收電網的諧波，改善系統電壓波形，提高系統的功率因數，并且可以有效地抑制合閘涌流及操作過電壓，有效地保護電容器。

◎功能特點

HHR系列電抗器鐵芯采用優質低損耗冷軋硅鋼片，線圈是由高純度的銅導線H級雙層漆包線立繞而成，磁芯柱由多個氣隙分成均勻小段，氣隙采用環氧層玻璃布板做間隔，以保證電抗器在運行過程中不發生變化。

◆高線性度 避免磁芯飽和

線圈采用H級扁銅線繞制，排列緊密且均勻，具有極佳的美感和非常好的散熱性能，而且線性度高達2.4In

◆低噪音

HHR系列電抗器的線圈和鐵芯組成一體后經過真空浸漆熱固化這一工藝流程，使電抗器的線圈和鐵芯牢固的固定在一起，這樣處理不但大大減少了運行的噪音，而且具有極高的耐熱性

◆抗諧波能力強

HHR系列電抗器芯柱固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，具有良好的濾波效果，同時提高了電抗器的過載能力

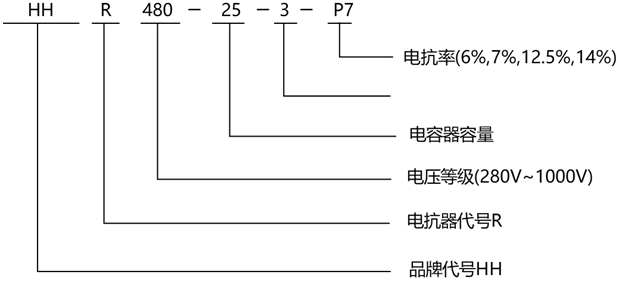

◎型號說明

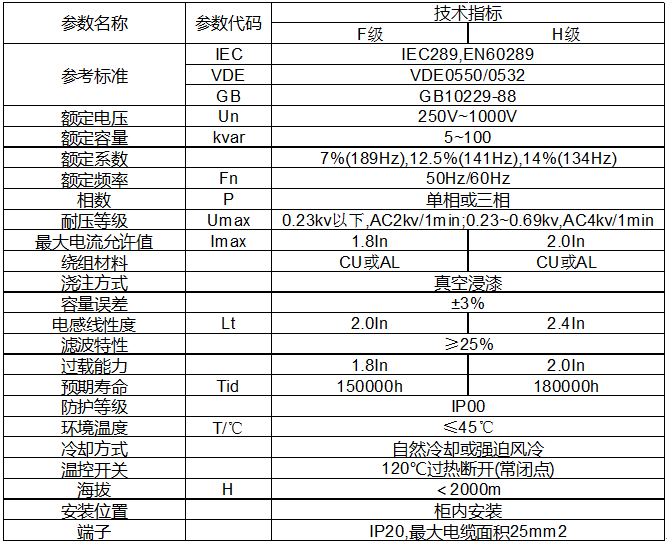

◎技術參數
