◎產品概述

電力系統提供固定頻率的正弦三相交流電，其電流、電壓波形為正弦波，當非線性負載（如變頻器、整流器等）接入系統時，就會產生諧波。

當電容器投入運行后，電容器（C）和電網電感（L）形成一個諧振回路，該諧振回路存在自諧振頻率，當電網中的諧波頻率與自諧振頻率接近時，電網中的諧波被放大，從而對供電系統安全以及生產設備的穩定運行造成影響。

因此，當電網中存在少量諧波時，采用電容器補償應串聯濾波電抗器，除了改善系統功率因數，還可以濾除電網中部分諧波（5、7次及部分高次諧波），降低了電網諧振發生概率。

◎主要器件

HHCS系列低壓濾波補償柜主要由以下器件組成：

◆功率因數控制器

◆電容器

◆濾波電抗器

◆熔斷器

◆接觸器或晶閘管投切開關

◆散熱風扇

◆二次控制回路

◎功能特點

◆精準配置電容器和電抗器的調諧頻率，避免電網發生諧振

◆可實現快速跟蹤補償（可控硅投切），快速跟蹤系統無功變化，實時動態投切，裝置響應時間≤20ms

◆電容器采用干式、自愈、內置壓力保護的濾波電容器，過流能力2In

◆濾波電抗器采用鐵芯式銅繞組結構，確保良好散熱及濾波效果

◆器件布置合理，使凈空間增加50%，達到最佳散熱效果，有效延長了電容器的使用壽命

◆簡潔的布線設計，易于安裝及運行維護，減少日常維護工作量

◆器件安裝方式靈活，支持組件式和模塊式兩種安裝方式

◆提供多種補償方案，可三相共補、分相補償及混合式補償

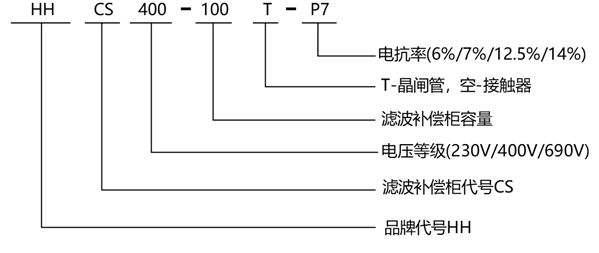

◎型號說明

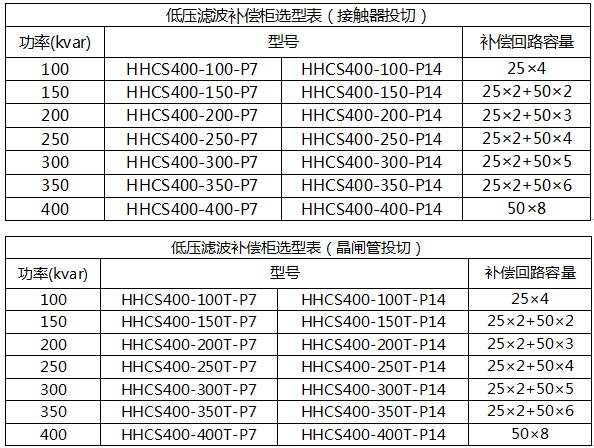

◎選型參照表

※ 以上僅列出標準產品規格，如需其它特殊規格，請致電山東華弘電氣。
